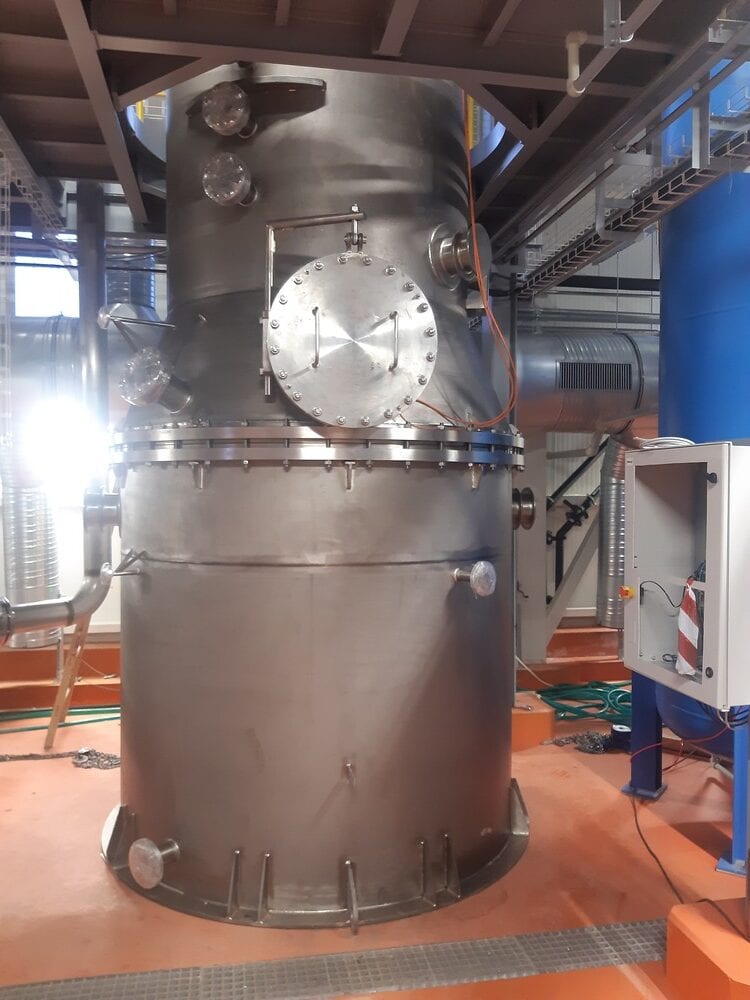

Titanový vařák s kolonou

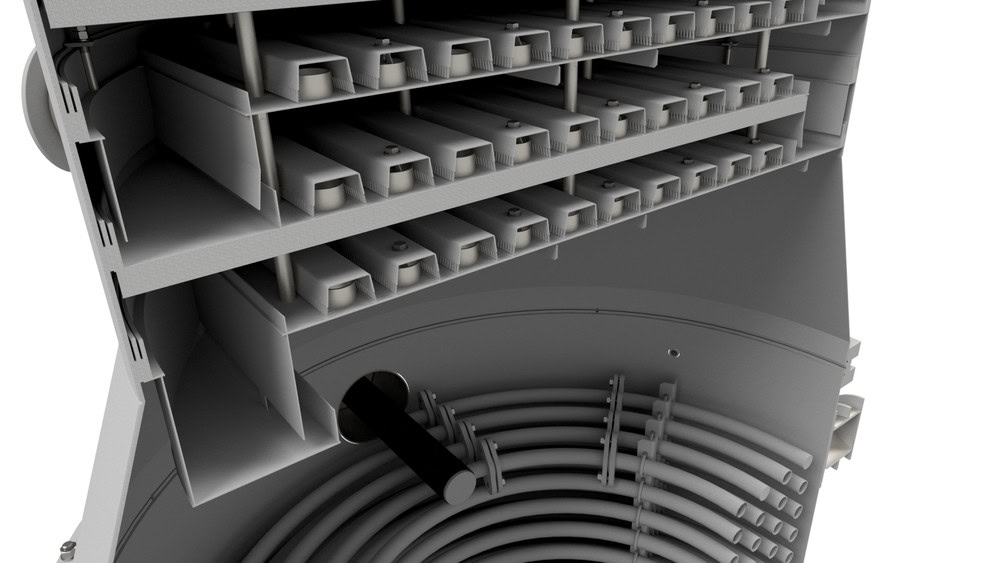

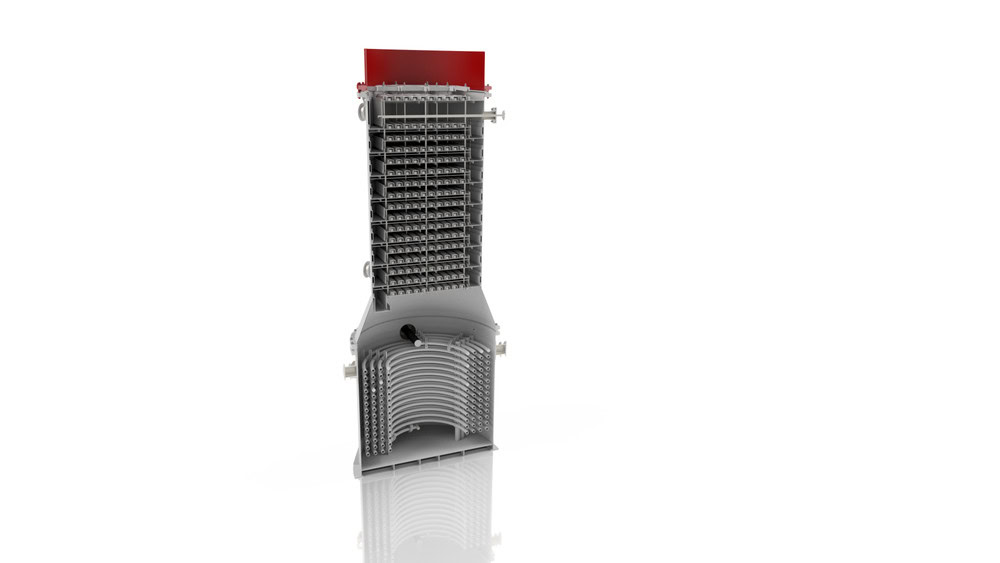

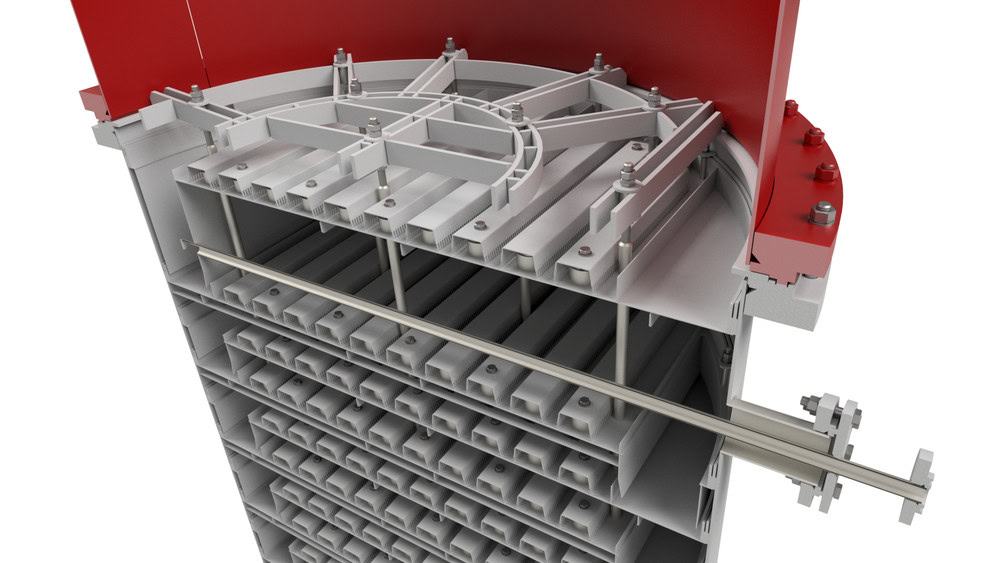

Pro tento titanový vařák s kolonou jsme tvořily výkresovou výrobní dokumentaci a pevnostní výpočet. Součástí výpočtu byla i MKP analýza mříže na které jsou zavěšena patra kolony. Naše dokumentace byla vytvořena pro spodní vařák a spodní část kolony včetně pater. Horní část kolony byla dodávkou jiného výrobce se kterým jsme se museli sladit s připojovacími rozměry. Spodní vařák má uvnitř 4 topné hady pomocí kterým se odpařuje médium naplněné do vařáku. Páry dále prostupují patry kolony a reagují s médiem které stéká po patrech z vrchu dolů.Na žádost zákazníka jsou patra navržena tak, že jsou zavěšena na mříži která je sevřená mezi přírubami polovin kolony. Po obvodě jsou pak patra utěsněna pomocí těsnící šňůry, aby nahoru prostupující páry procházeli komínky pater a patro neobtékaly po obvodě.
